Conexão de strings em uma mesma MPPT: saiba como evitar problemas

No texto desta semana, a SONNERGIE fala um pouco sobre a conexão em paralelo de strings em uma mesma MPPT com números diferentes de módulos e orientações dissemelhante.

Alguns inversores tem apenas uma entrada de MPPT, enquanto outros possuem duas ou mais. O conjunto de módulos ligados em cada entrada de MPPT deve estar orientado para a mesma direção e inclinação. Em telhados com diferentes orientações, se os módulos estiverem ligados em uma mesma entrada de MPPT, mas em direções e inclinações diversas, haverá  perda de geração de energia considerável, fazendo com que o MPPT não consiga trabalhar em seu ponto de máxima potência. Esse é um dos erros mais praticados na execução dos projetos por despreparo do profissional.

A divergência de módulos conectadas em uma mesma MPPT poderá ocasionar o efeito mismatch, que nada mais é do que uma incompatibilidade entre as quantidades de energia geradas por dois ou mais módulos dentro de um arranjo fotovoltaico. Esse efeito ocorre quando temos módulos conectados na mesma série, ou também no mesmo MPPT, com as características de erros mais comuns como: características construtivas divergentes, strings com números de módulos diferentes em um mesmo MPPT, módulos posicionados em diferentes orientações e inclinações, com sombreamento parcial nos módulos.

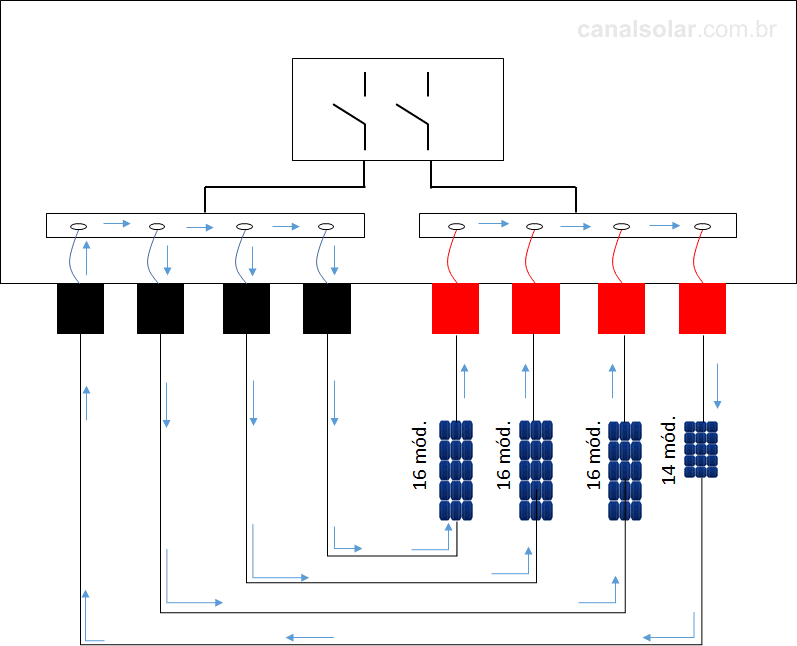

Observa-se na figura abaixo o caminho da energia reversa possibilitada pela série de 14 módulos, série divergente das demais com 16 módulos.
